氣動襯氟蝶閥

產品說明

 氣動襯氟蝶閥

概述(shu)
FND671F46系列精小型氣動對夾式襯氟蝶閥，是一種轉角為90度的旋轉類控制閥。它由氣動活塞式執行機構和對夾式襯氟蝶閥組成,
 該產品以壓縮空氣為動力源，接受集散控制系統（DCS），可編程控制器（PLC）等開關信號，通過電磁閥可實現對閥門快速位式控制。
   該產品由(you)于對流(liu)體接觸的閥(fa)體內壁(bi)和金屬(shu)閥(fa)內組件均(jun)采用高壓注(zhu)塑工藝，襯(chen)有耐(nai)腐(fu)蝕(shi)、抗(kang)老(lao)化(hua)性(xing)(xing)能(neng)強的聚全(quan)氟(fu)乙丙烯（F46）作為襯(chen)里隔離，因而具有耐(nai)腐(fu)蝕(shi)性(xing)(xing)能(neng)良好、抗(kang)老(lao)化(hua)性(xing)(xing)能(neng)高、壽命長、流(liu)阻小、流(liu)通能(neng)力大等優(you)點，特別適(shi)用于各行業對酸、堿等強腐(fu)蝕(shi)性(xing)(xing)介質場合(he)。
   氣動活(huo)塞式執行機構可分(fen)為單(dan)作(zuo)用(yong)(yong)和雙作(zuo)用(yong)(yong)兩種。雙作(zuo)用(yong)(yong)使(shi)用(yong)(yong)在失電(dian)或(huo)失氣時，閥門(men)保持于(yu)失電(dian)或(huo)失氣時位置，以(yi)確保生產(chan)。單(dan)作(zuo)用(yong)(yong)在失電(dian)或(huo)失氣時，閥門(men)處于(yu)原始極限位置（全開或(huo)全關），以(yi)確保生產(chan)過程(cheng)處于(yu)安全位置。

主要技術規(gui)范和參數

主要技術參數

公(gong)稱通徑mm
50
65
80
100
125
150
200
250
300
350
400
450
500
600
額定(ding)流量(liang)系(xi)數KV
71
100
198
340
500
770
1360
2130
3060
4160
5450
6900
8500
12000
公稱壓力MPa
0.6、1.0、1.6
額定行程
調節型(xing):70°、開關型(xing):90°
固有(you)流(liu)量(liang)特(te)性
近似等百分比
閥體材質
ZG230～450、ZG1Cr18Ni9Ti內襯F46
閥座材質(zhi)
F46
閥板材(cai)質
ZG230～450、ZG1Cr18Ni9Ti內襯F46
介質溫度℃
-40～+130
氣源壓力(li)MPa
0.4～0.6
連接(jie)形式
對夾式（管道法蘭標(biao)準JB/T79-94、JB78）
泄(xie)漏(lou)量
Ⅵ級(ji)


性(xing)能(neng)指標

項   目
指標值
項   目
指標值
基本誤差%
帶定位器(qi)
±2.5
始終點偏差% 帶(dai)定位器
±2.5、±2.5
回    差%
帶定位器
2.5
死    區%
帶定位器
1.0
允許(xu)泄(xie)漏量L/h
V級（IEC534-4）
額(e)定行程(cheng)偏差%
±2.5


可(ke)配(pei)附(fu)件
開(kai)關型(xing)：電磁閥、手輪機構、限位開(kai)關回訊器、空(kong)氣(qi)過濾減壓器等(deng)。
調(diao)節型：電氣(qi)(qi)閥門定位器，空氣(qi)(qi)過(guo)濾減壓器等(deng)。

執行器轉扭(niu)及動作時間

執行器型號RD/RC
0030
0060
0100
0150
0220
0300
0450
0600
0900
1200
2000
3000
執行器缸徑
63
75
88
100
115
125
145
160
180
200
240
265
扭
矩
4bar氣源
23.5
46.5
73.2
106
172
221
348
453
612
850
1496
2156
5bar氣源(yuan)
29.3
58.2
91.5
133
215
277
434
567
765
1063
1870
2695
開
關
時
間
開(kai)向(xiang)
雙作(zuo)用
0.3
0.3
0.4
0.5
0.7
0.9
1.2
1.5
2.0
2.7
3.5
4.0
單作用
0.3
0.4
0.5
0.7
0.9
1.2
1.5
1.8
2.4
3.5
4.1
4.5
關向
雙作用
0.3
0.4
0.5
0.6
0.8
1.1
1.4
1.7
2.2
3.2
4.0
4.5
單作用
0.4
0.5
0.6
0.9
1.1
1.4
1.8
2.1
2.8
4.0
4.6
5.0

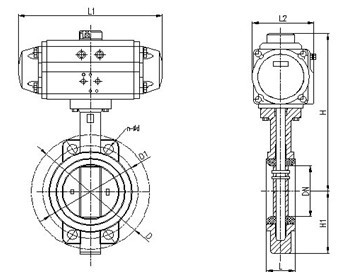

參考外形尺(chi)寸


FND671F46--PN6、10                             ;                   單位(wei)：mm

公稱
通徑(jing)
外形尺寸
連接法(fa)蘭尺寸(cun)
L
L1
L2
H
H1
D
D1
n-Φd
50
43
158.5
83


165
125
4-Φ18
65
46
158.5
83


185
145
4-Φ18
80
46
210.5
94.5


200
160
8-Φ18
100
52
247.5
106.3


220
180
8-Φ18
125
56
268.5
123


250
210
8-Φ18
150
56
315
141


285
240
8-Φ22
200
60
345
151.5


340
295
8-Φ22
250
68
437.5
187


395
350
12-Φ22
300
78
487
204


445
400
12-Φ22
350
78
543
222


505
460
16-Φ22
400
102
633
262


565
515
16-Φ22
450
114
728
329.5


615
565
20-Φ26
500
127
728
329.5


670
620
20-Φ26
600
154
1845
527


780
725
20-Φ30
700
165
1845
527


895
840
24-Φ30
800
190
2605
440


1015
950
24-Φ33

注(zhu)：根據不(bu)同(tong)閥門(men)扭矩、使(shi)用介質酸甜(tian)、不(bu)同(tong)類別執行器型號(hao)，其相關尺寸隨(sui)之變(bian)化(hua)。
RD/RC系(xi)列氣(qi)動閥(fa)門執行(xing)器可(ke)配至(zhi)DN500，AW系(xi)列執行(xing)器可(ke)配蝶閥(fa)DN200～1600。

型號編制
FN           T      ;        D             6               71              F46             10                ;   D              DN
菲恩     控制(zhi)方(fang)(fang)式(shi)     蝶(die)閥     驅動方(fang)(fang)式(shi)    連接方(fang)(fang)式(shi)     內襯四氟     公稱(cheng)壓力        作用方(fang)(fang)式(shi)     閥口徑
公司(si)    T為調節型               6為氣動    71為對夾式                    10為1.0MPa    D為單(dan)作用
          開關型省略               9為電(dian)動    43為法蘭式(shi)                    16為1.6MPa    雙(shuang)作用省略
