電動套筒調節閥
概述
1、產品的功能(neng)、用(yong)途
FNZDLM智能型電子式電動精小型單座、套筒調節閥（簡稱智能型電子式精小型調節閥）是電動單元組合儀表中的執行單元。它接受來自調節儀表及計算機等單元的電信號或操作單元的手控信號，并根據此信號的大小來自動控制閥的開度，從而達到對溫度、壓力、液位、流量等參數的調節。
2、適用范圍
適(shi)用(yong)于一般流體介(jie)質的工(gong)藝過程(cheng)控制，可廣泛用(yong)于發電、冶金(jin)、石油(you)、化工(gong)、輕工(gong)業等工(gong)業部門。
規格、技術參數及主要技術指標
1、技術參數
|
公稱通(tong)徑(jing)DN
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
閥(fa)座直徑mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流
量系(xi)數
|
直線
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
998
|
1600
|
|
等百
分比
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
|
額定行程mm
|
16
|
25
|
40
|
60
|
100
|
|
執行機構型號
|
381LSA-20
|
381LSB-30
|
381LSB-50
|
381LSB-65
|
381LSC-99
|
|
動(dong)作速度mm/S
|
2.1
|
3.5
|
1.7
|
3.4
|
2.0
|
|
公稱壓力PN
|
16、40、64
|
|
固有流量特性
|
直線、等百分比
|
|
固(gu)有可調比
|
50：1
|
|
輸(shu)入信號
|
4-20mA DC 、1-5V DC
|
|
電(dian) 源(yuan) 電(dian) 壓
|
AC220V 50Hz
|
|
介質溫度℃
|
-20～+200、-40～+250、-40～+450、-60～+450
|
|
法蘭連(lian)接形式
|
PN1.6Mpa按GB9113.1-2000標準(zhun)（JB/T79.1-94）凸面(mian)（RF）整體鋼制(zhi)管法蘭、閥體凸面(mian)
PN4.0、6.4Mpa按GB113.2-2000標準（JB/T79.2-94）凸(tu)凹面整體鋼(gang)制(zhi)管法蘭(lan)、閥體凹面
|
|
閥體材質
|
HT200、WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
|
|
閥芯材質(zhi)
|
1Cr18Ni9、0Cr18Ni12Mo2Ti
|
|
上閥蓋(gai)形式
|
普通式(shi)（常溫型），熱片式(shi)（中溫型）
|
注(zhu)：1.可(ke)為用(yong)戶提供按ANSI、JPI法蘭標準制造的產品。2.執行機構(gou)可(ke)按用(yong)戶要求(qiu)配其(qi)他型號(hao)。
2、FNZDLP（M）智能(neng)型電子式(shi)電動精小(xiao)型調節閥的主要性能(neng)參數
|
基(ji)本誤差%
|
±1.0
|
|
回 差%
|
1.0
|
|
死(si) 區%
|
1.0
|
|
泄 漏 量
|
單座閥：1×10-4×閥的額定容量
套筒閥：2×10-3×閥的額定容量
|
|
額(e)定行程偏差
|
實(shi)測行程≥額定(ding)行程
|
|
額定流量系數偏差
|
±10％
|
|
固有(you)流量特性
|
斜率±30％
|
3、允(yun)許壓差 mm
|
公稱通徑mm
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
閥座直徑mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
允許壓差MPa
|
6.4
|
5.9
|
4.3
|
4.1
|
3.7
|
3.7
|
2.8
|
2.2
|
4、381L型直(zhi)行(xing)程電子(zi)式電動執(zhi)行(xing)機(ji)構主要技術參數
|
型 號
|
額定輸出力N
|
速度mm/s
|
技術參數
|
|
381LSA-08
381LXA-08
|
800
|
4.2
|
電源：AC220V+10%-15%
50Hz±1%
輸入(ru)信號：DC4-20mA
DC1-5V
(信號線用屏(ping)蔽線)
輸(shu)出開(kai)度信號：DC4-20mA
防護等級：相當IP55
隔爆標志：Exd II BT4
|
|
381LSA-20
381LXA-20
|
2000
|
2.1
|
|
381LSB-30
381LXB-30
|
3000
|
3.5
|
|
381LSB-50
381LXB-50
|
5000
|
1.7
|
|
381LSC-65
|
6500
|
2.8
|
|
381LSC-99
|
10000
|
2.0
|
5、主要零件名稱(cheng)
|
零件(jian)名稱
|
材 ; 料(liao)
|
溫度范圍
|
|
閥體上閥蓋
|
HT200
|
-20-200℃
|
|
ZG230-450
|
-40-450℃
|
|
ZG1Cr18Ni9Ti
|
-250-550℃
|
|
ZG0Cr18Ni12Mo2Ti
|
-250-550℃
|
|
閥(fa)芯、閥(fa)座
|
1Cr18Ni9
|
-250-550℃
|
|
0Cr18Ni12Mo2Ti
|
-250-550℃
|
|
填 料
|
聚四(si)氟乙烯
|
-40-150℃
|

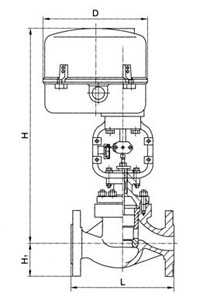

外形尺寸及重量 單位：mm
|
通徑DN
|
L
|
H
|
|
H1
|
D
|
重量kg
|
|
PN1.6
|
PN4.0
|
PN6.4
|
常溫
|
中溫(wen)
|
PN1.6
|
PN4.0
|
PN6.4
|
普(pu)通/隔(ge)爆
|
PN1.6
|
PN4.0
PN6.4
|
|
25
|
185
|
197
|
210
|
503
|
653
|
57
|
57
|
70
|
260/280
|
15
|
21
|
|
40
|
222
|
235
|
251
|
648
|
815
|
75
|
75
|
85
|
290/310
|
26
|
36
|
|
50
|
254
|
267
|
286
|
650
|
820
|
82
|
82
|
90
|
32
|
43
|
|
65
|
276
|
292
|
311
|
752
|
932
|
92
|
92
|
102
|
34
|
58
|
|
80
|
298
|
317
|
337
|
766
|
949
|
100
|
100
|
107
|
45
|
66
|
|
100
|
352
|
368
|
394
|
785
|
992
|
110
|
117
|
125
|
55
|
88
|
|
150
|
451
|
473
|
508
|
1060
|
1339
|
142
|
150
|
172
|
360
|
158
|
206
|
|
200
|
600
|
600
|
650
|
1098
|
1359
|
170
|
187
|
207
|
222
|
282
|
|
250
|
730
|
730
|
775
|
1245
|
1560
|
202
|
225
|
235
|
428
|
470
|
|
300
|
850
|
850
|
900
|
1276
|
1592
|
230
|
257
|
265
|
668
|
736
|
型號編制
FNZDL M 16 C G DN
電(dian)子式(shi) M為套筒閥(fa)(fa) 公(gong)稱壓力(li) 閥(fa)(fa)體材(cai)質 ; 中(zhong)溫 閥(fa)(fa)口徑
電動調節閥 P為單座閥 C為鑄鋼，P為不銹鋼 常溫省略
