調節閥
當前位置: 網站首頁 > 產品展示 > 調節閥 >
電動襯氟調節閥

產品說明

 電動襯氟調節閥

產品概述
FNZDPF46電子式電動精小型單座調節閥、由PS系列或3810系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節，由于閥的內腔和閥內件均襯聚全氟乙丙烯，又采用波紋管代替填料密封，因而適用于調節強腐蝕介質和有毒、易揮發氣、液體介質，廣泛應用于化工、石化、冶金、醫藥等工業部門生產過程的自動調節和過程控制中。
產品特點
1、耐腐(fu)蝕(shi)。幾乎能耐所有的介質（包(bao)括濃硝酸和王水）的腐(fu)蝕(shi)。
2、密封性能(neng)好。采用波紋管和(he)填料雙重密封，確保無滲(shen)漏(lou)。
3、泄漏(lou)量小。由于閥芯、閥座采用軟密(mi)封，確保無滲漏(lou)。
4、配用PS系列(lie)和3810系列(lie)直(zhi)行程電(dian)動執行機(ji)，輸出力大、結構緊湊。
結構特點及主要技術性能指標
閥體

型　　式
直通(tong)單座(zuo)球型閥
填　　料
V型聚四氟乙(yi)烯填(tian)料
公(gong)稱通徑
20、25、32、40、50、65、80、100、150mm
公(gong)稱壓力
PN1.6MPa
閥(fa)材質
ZG230-450襯F46
法蘭標準
JB/T79·1～79·2-94等(deng)

工作(zuo)溫度
-40～180℃
壓蓋型(xing)式
螺栓壓緊(jin)式

閥內組件

閥(fa)芯型式
單(dan)座柱塞型閥芯
流量特性
線性特性和等百(bai)分比特性
閥座、閥芯(xin)材料
2Cr13襯F46
波(bo)紋管材料
聚(ju)四氟乙烯

執(zhi)行機構(gou)
型    式： 381L系(xi)列電(dian)子式電(dian)動執(zhi)行(xing)(xing)機構；；PSL系(xi)列電(dian)子式電(dian)動執(zhi)行(xing)(xing)機構
輸入信號： 381L執行機構：4～20mA·DC或1～5V(輸入電阻250Ω) PSL執行機構：4～20mA·DC
電源電壓： 381L執行機構：220V，50/60Hz；　PSL執行機構：單相控制220V，50Hz
手動機構： 381L執行機構：手柄；PSL執行機構：手輪
環境溫度：－20～＋60℃
閥作用型式：電關式或電開式
性能

泄漏量
小于閥額定(ding)容(rong)量的0.01%
回　差
帶定位器(qi)：小于全行程的1%
基本誤差
帶定位器：小于全行程的±1%
注：采用標(biao)準(zhun)的(de)V型聚四氟乙烯填料 　　　　可調范(fan)圍 30：1

主要參數

公稱(cheng)通徑(mm)
20
25
32
40
50
65
80
100
150
閥(fa)座直徑(mm)
10
12
15
20
25
32
40
50
65
80
100
150
流量KV值
1.2
2.0
3.2
5.0
8
12
20
32
50
70
100
240
公稱(cheng)壓力(MPa)
1.0    1.6
額(e)定行程（mm）
16
25
40
60
介質溫度(℃)
-40～+180℃
流量特(te)性
直(zhi)線
直(zhi)線、等百分(fen)比
法蘭尺寸、型式
PN16-JB78-59RF
閥芯形式
單座柱(zhu)塞型閥芯
流(liu)量特性
直線、對數
作用方式
電開式、電關(guan)式
上閥蓋型式
波紋管PTFE
可(ke) 調 比
30：1
配執行機構
381L系列(lie)(lie)電(dian)子(zi)式電(dian)動執(zhi)行機(ji)構； PSL系列(lie)(lie)電(dian)子(zi)電(dian)動執(zhi)行機(ji)構

允許壓差

公(gong)稱通徑
20
25
40
50
65
80
100
150
閥(fa)座直徑
10
12
15
20
25
32
40
50
65
80
100
125
150
執行機構
允許壓差△P（Mpa）
PSL
PSL202
6.4
6.4
6.4
4.9
3.14
1.92
1.23
0.78





PSL204





4.31
2.76
1.76
1.04
0.69
0.44


PSL208








1.86
1.23
0.78
0.50
0.35
PSL320











1.26
0.87
381L
381LSA-20
6.4
6.4
6.4
4.9
3.14
1.92
1.23
0.78





381LSA-50





4.79
3.06
1.96
1.16
0.76
0.49


381LSA-65








1.51
0.99
0.64
0.41
0.28
381LSA-99











0.63
0.44

◆不(bu)能輸導的介質有：氧氣(qi)(qi)、氫氣(qi)(qi)、天然(ran)氣(qi)(qi)、煤氣(qi)(qi)等可燃(ran)、助燃(ran)氣(qi)(qi)體。

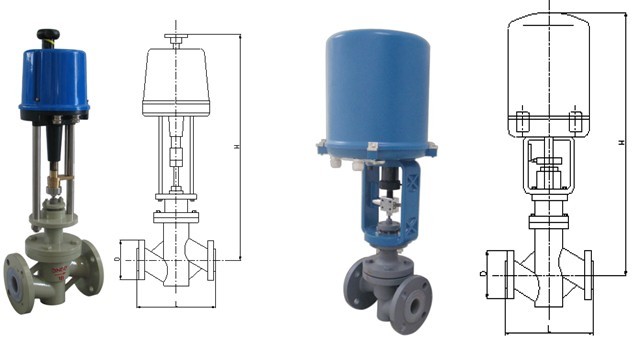

結構示意圖及外形尺寸

公稱通徑
20
25
32
40
50
65
80
100
150
L
PN 1.6MPa
150
160
180
200
230
290
310
350
480
配381L
H
556
564
592
743
755
894
910
968
1096
D
225
310
配(pei)PSL
H
796
801
829
838
853
969
908
1043
1141
D
176

型號編制
FNZD           P            W               F46             16                   C                     DN
電子式      單(dan)座閥    帶波紋管     內襯(chen)F46     公稱(cheng)壓力       鑄鋼材(cai)質        閥口徑
電動調節閥             不帶省略
