氣動三通調節閥
概述
FNZJHQ 氣動(dong)三通(tong)合流調節閥、FNZJHX氣動(dong)三通(tong)分流調節閥，由氣動薄膜多彈簧(huang)執(zhi)行(xing)機構和三(san)通閥組成。用新型ZHBA多彈簧執(zhi)行機(ji)(ji)構(gou)代替(ti)老式ZMA/B 執(zhi)行機(ji)(ji)構(gou)，具有高度(du)低、重量輕、安(an)裝維修簡便等優點。
三通閥閥芯結構采用(yong)圓筒(tong)薄壁窗(chuang)口，并(bing)采用(yong)閥芯側面導向。應用(yong)于比例調節(jie)(jie)(jie)或旁路調節(jie)(jie)(jie)，尤(you)其適用(yong)于石油工業熱交換器的(de)流體溫度控制系(xi)統(tong)的(de) 調節(jie)(jie)(jie)，一(yi)臺三通閥可(ke)代替兩(liang)臺單座(zuo)閥或雙(shuang)座(zuo)閥使用(yong)，占據空間體積小，節(jie)(jie)(jie)省安裝(zhuang)管道及費用(yong)。
技術參數和性能(neng)
執行機構
|
型 式
|
ZHA/B多彈(dan)簧薄膜(mo)執行機構
|
|
型(xing) 號
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
有效面積cm2
|
350
|
350
|
560
|
900
|
1400
|
|
行 程mm
|
10、16
|
25
|
40
|
40、60
|
100
|
|
彈簧范圍KPa
|
20~100(標準)、20~60、60~100、40~200、80~240
|
|
膜片(pian)材料
|
丁晴(qing)橡膠夾尼龍布、乙丙(bing)橡膠夾尼龍布
|
|
供氣(qi)壓力
|
140～400KPa
|
|
氣源接口
|
RC1/4〃
|
|
環境溫度
|
-30~+70℃
|
閥作用型式(shi)
氣(qi)關(guan)式(B) —失氣(qi)時閥(fa)位(wei)(wei)開(FO) ；氣(qi)開式(K) —失氣(qi)時閥(fa)位(wei)(wei)關(guan)(FC)
附 件
HEP、YT或其它定位器(qi)、空(kong)氣過濾減壓(ya)器(qi)、保位閥(fa)、行程(cheng)開關、閥(fa)位傳送器(qi)、手(shou)輪機構等
性 能
|
項(xiang) 目
|
不(bu)帶定(ding)位器
|
帶定(ding)位器
|
|
基本誤差%
|
±6.0
|
±1.5
|
|
回 差%
|
≤5
|
≤1.5
|
|
死 區%
|
≤4
|
≤0.6
|
|
始終點偏差(cha)%
|
氣 開
|
始 點
|
±2.5
|
±1.5
|
|
終(zhong) 點
|
±6.0
|
|
氣 關
|
始 點
|
±6.0
|
|
終 點
|
±2.5
|
|
額定行程偏差%
|
≤2.5
|
|
泄 漏 量l/h
|
0.1%閥額(e)定容量
|
|
可 調(diao) 范 圍R
|
|
額定流量(liang)系數Kv、額定行程、配(pei)用執行機(ji)構型號、允許壓差
|
公稱通徑(jing)DN（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系(xi)數KV
|
合流閥
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1360
|
|
分流閥
|
-
|
-
|
-
|
-
|
-
|
85
|
135
|
210
|
340
|
535
|
800
|
1360
|
|
額(e)定行程(cheng)L（mm）
|
16
|
25
|
40
|
60
|
100
|
|
配(pei)用執行機構型號
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
允(yun)許
壓差
|
20-100KPa
|
0.78
|
0.54
|
0.49
|
0.29
|
0.29
|
0.2
|
0.12
|
0.12
|
0.078
|
0.049
|
0.05
|
0.035
|
|
40-200KPa
|
1.6
|
1.1
|
1
|
0.6
|
0.6
|
0.4
|
0.24
|
0.24
|
0.16
|
0.1
|
0.1
|
|
注：對于波紋管密封調節閥(fa)，最大允(yun)許壓差為1.0MPa，表(biao)中(zhong)數(shu)值若小于1.0 MPa 則不變，若大于1.0MPa 則取(qu)1.0 MPa 。

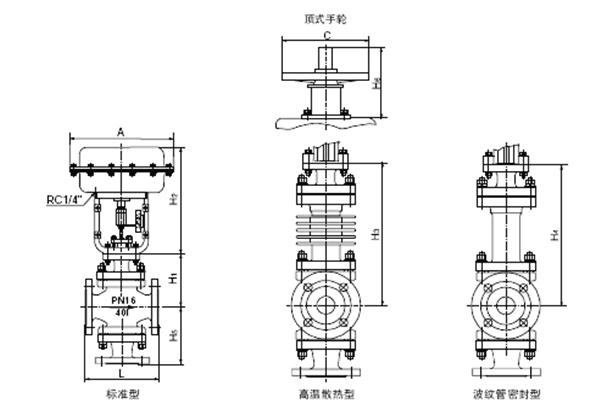

參(can)考外(wai)形尺寸
|
公稱通徑(jing)DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
PN16/40
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
640
|
720
|
|
PN64
|
200
|
210
|
235
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
670
|
750
|
|
A
|
285
|
285
|
285
|
285
|
360
|
360
|
360
|
470
|
470
|
470
|
580
|
580
|
|
H1
|
PN16/40
|
155
|
175
|
180
|
200
|
235
|
250
|
260
|
330
|
350
|
420
|
|
|
|
PN64
|
165
|
175
|
185
|
205
|
245
|
255
|
270
|
335
|
365
|
430
|
|
|
|
H2
|
298
|
298
|
298
|
298
|
380
|
380
|
380
|
510
|
510
|
510
|
|
|
|
H3
|
PN16/40
|
235
|
247
|
256
|
268
|
364
|
384
|
394
|
465
|
470
|
540
|
|
|
|
PN64
|
245
|
265
|
268
|
278
|
381
|
390
|
400
|
470
|
485
|
540
|
|
|
|
H4
|
PN16/40
|
364
|
425
|
430
|
445
|
660
|
680
|
690
|
748
|
740
|
780
|
|
|
|
PN64
|
364
|
425
|
435
|
450
|
665
|
690
|
700
|
750
|
750
|
795
|
|
|
|
H5
|
合流(liu)
|
PN16/40
|
140
|
150
|
160
|
180
|
200
|
210
|
220
|
260
|
280
|
320
|
474
|
580
|
|
PN64
|
150
|
170
|
180
|
200
|
220
|
240
|
260
|
300
|
320
|
380
|
474
|
580
|
|
分流
|
PN16/40
|
-
|
-
|
-
|
-
|
-
|
225
|
245
|
285
|
305
|
350
|
540
|
612
|
|
PN64
|
-
|
-
|
-
|
-
|
-
|
265
|
285
|
325
|
345
|
410
|
540
|
612
|
|
C
|
220
|
220
|
220
|
220
|
270
|
270
|
270
|
320
|
320
|
320
|
|
|
|
H6
|
180
|
180
|
180
|
180
|
236
|
236
|
236
|
310
|
310
|
310
|
|
|
|
重量（kg）
|
PN16/40
|
28
|
30
|
39
|
46
|
75
|
81
|
98
|
148
|
188
|
285
|
|
|
|
PN64
|
32
|
37
|
49
|
61
|
92
|
98
|
119
|
191
|
222
|
330
|
|
|
型號編制
FNZJ H Q 16 ; C G W DN
精小型 執(zhi)行器 Q為合流型 公稱壓力 C為鑄(zhu)鋼體 中溫 有(you)波(bo)紋管 閥口徑
調節閥(fa) 多彈簧薄膜頭 H為分流(liu)型(xing) P為不(bu)銹鋼體 高(gao)溫省略 無省略
